46-raders verktyg CNC-maskinverktyg

Shadick är en original 46-raders verktyg CNC-maskinverktygstillverkare i Kina, specialiserad på FoU och tillverkning av CNC-maskinverktyg i många år. Våra produkter erbjuder distinkta fördelar inom både pris och kvalitet, och vi ser fram emot att bli din långsiktiga partner i Kina.

Skicka förfrågan

Produktbeskrivning

45 graders lutande sängkonstruktion, bekvämt för operatörer att klämma på arbetsstycken upp och ner, och smidigt chipborttagning. Ultra-stora x-axeln har en stroke på 900 och z-axeln har en stroke på 350, vilket gör 46-raders verktyg CNC-maskinverktyg enkelt att arrangera knivar. Det kan också utrustas med en torn och krafthuvud. Uppgraderad enkel malningsförening med flera alternativ kan utrustas med ett flygande skärhuvud för att uppnå 4-axlig kopplingsfunktion. Den gjutna sängen i ett stycke säkerställer stabiliteten och noggrannheten hos den monterade maskinen, med en oberoende spindelenhet.

Produktparameter （specifikation）

Bearbetningskapacitet	46a
Snurra sängen	Φ500
Den största diameterbearbetningen	Φ350
Axel
Spisskiva	A2-5
Baröppning	Φ46
Spindelhastighet	0-6000
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,005
Skjutning	≤0,005/100mm
Spindelnsmalnande	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/z axel snabb rörelse hastighet	24m/min
Axiell stroke
X-axelslag	900 mm
Z-axelslag	350 mm
Motorkraft
Spindel (servo) och motor	7,5 kW
X Axis (servo) och motor	1,3 kW/1,7 kW
Z Axis (servo) och motor	1,3 kW/1,7 kW
Andra
Vikt	3200 kg
Mekaniska dimensioner	223016001900

Produktfest och applikation

Shadick 46-rads verktyg CNC-maskinverktyg har blivit en riktmärkeutrustning i den lilla och medelstora precisionssektorns sektor, tack till deras långcykelstressavlastningsprocess, kärnkomponenter från topp internationella varumärken och intelligenta bearbetningsfunktioner. Det är särskilt väl lämpat för flexibla produktionsscenarier som kräver krav på flera variationer, småpartier och högprecision, vilket gör det till ett idealiskt val för Tier 2-leverantörer i bildelarna, medicinska och 3C-industrin för att uppgradera produktionskapaciteten.

Produktionsdetaljer

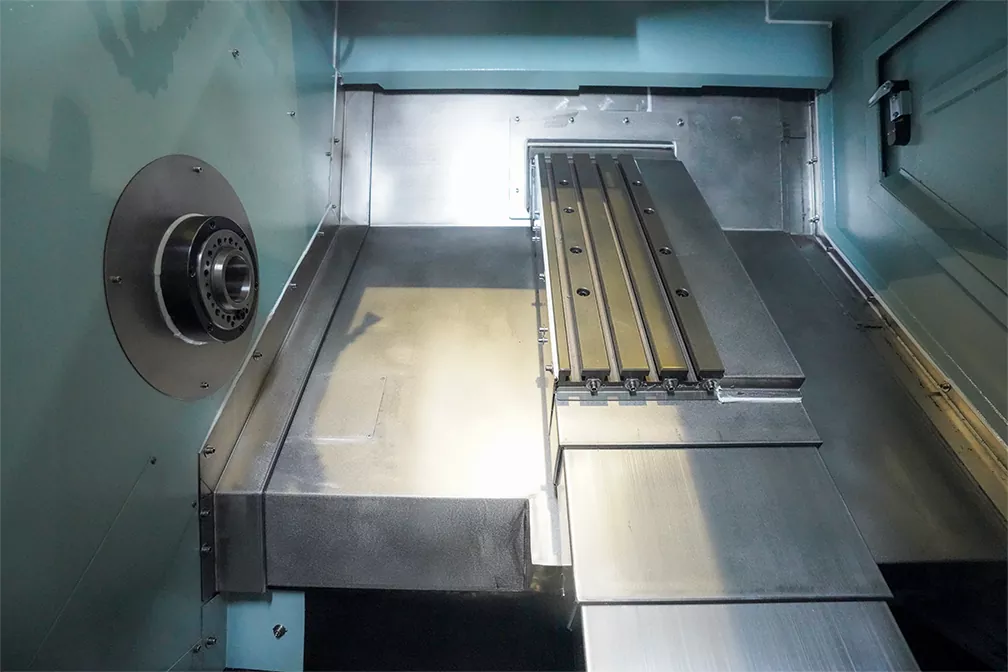

46-radsverktyg CNC MASKIN-verktyg Intern struktur Display, X-Axis Stroke 900, Z-Axis Stroke 350

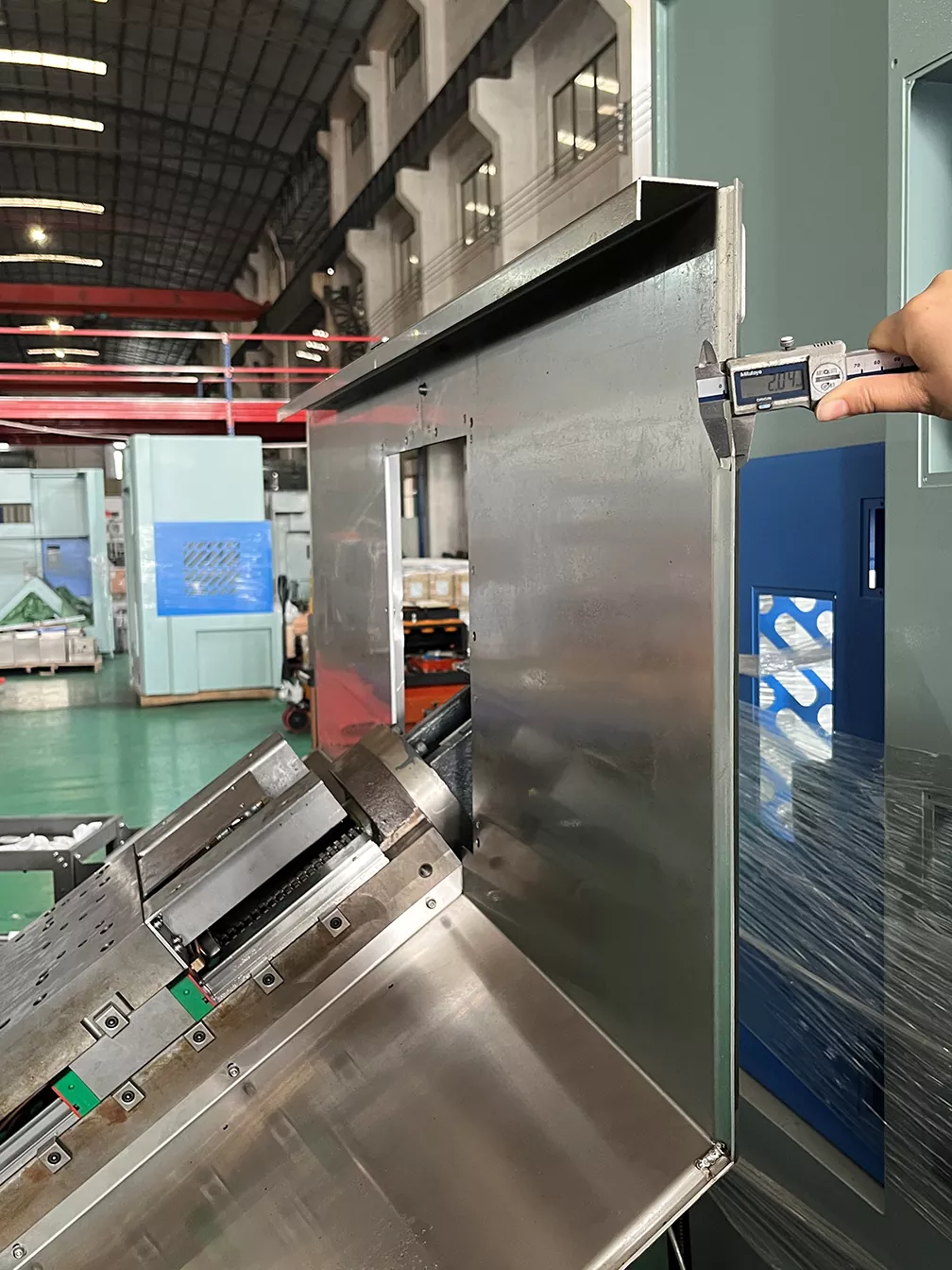

2 mm rostfritt stål helt sluten skyddande design。

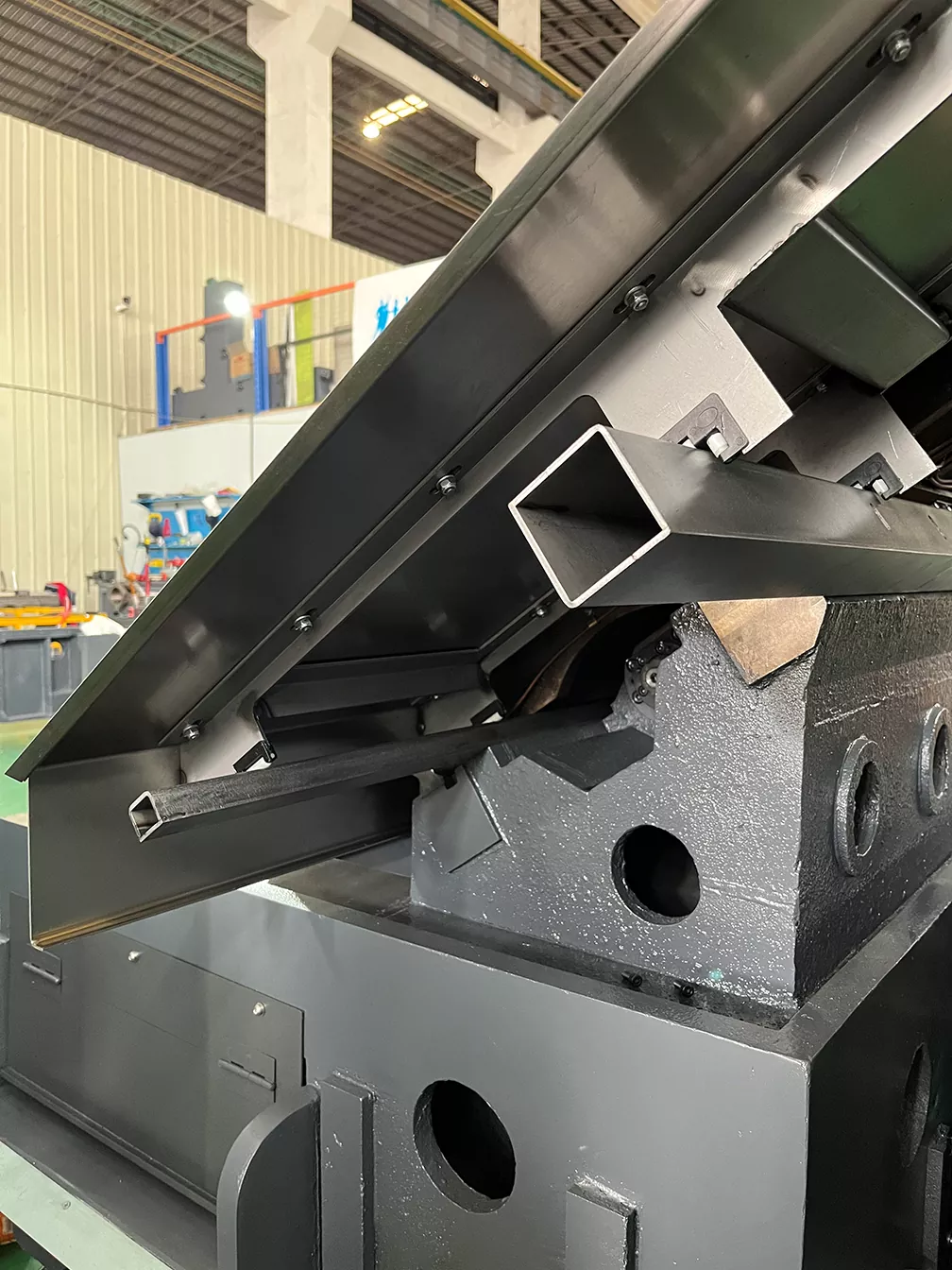

Använd 3mm armeringsstänger för förstärkning ， ett skikt internt försvar

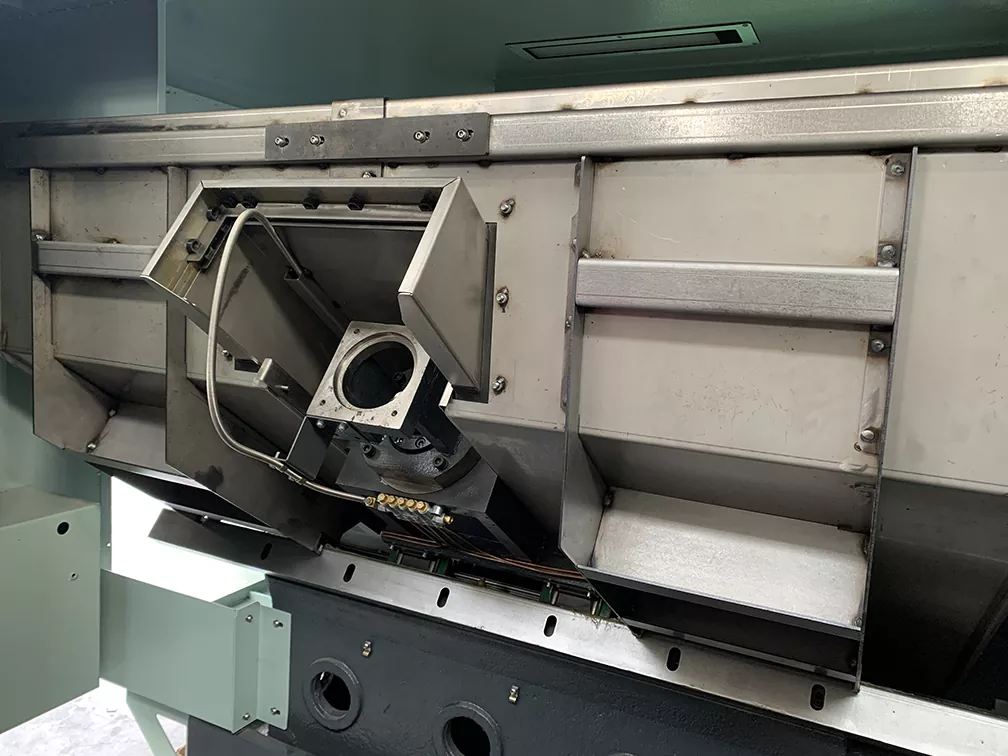

Vi använder två hjälpguide -skenor, gjorda av rostfritt stål med en längd på 1,5 m och en tjocklek på 3 mm. Minska verktygslinjerna och förbättra maskinstabiliteten
