80 Vertikala CNC -maskinverktyg

De 80 vertikala CNC-maskinverktygen är utrustade med multi-axelkontroll, som flexibel anpassas till de mångfacetterade bearbetningsbehovet hos komplexa arbetsstycken. Arbetsbänkpositionen är intuitiv, programmeringen är enkel och det är bekvämt för operatörerna att utföra bearbetningsoperationer och programjusteringar. Den kan hantera olika material, inklusive metaller, icke -metaller etc. för att tillgodose bearbetningsbehovet för olika branscher.

Skicka förfrågan

Produktbeskrivning

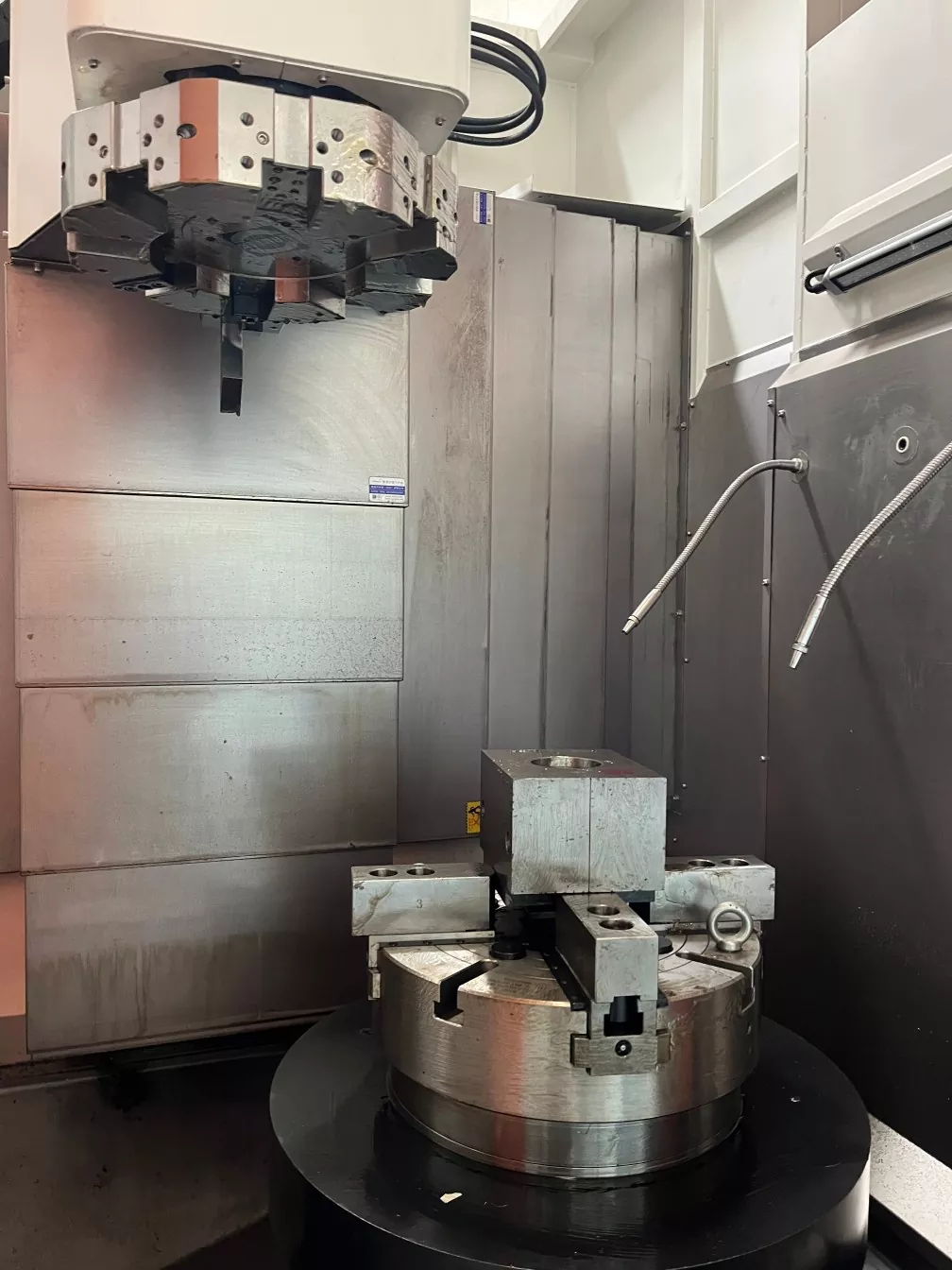

Stabil bearbetning: Arbetsstycket är naturligt placerat av tyngdkraften, vilket ger en stabil skärring för att säkerställa hög precision. I kombination med den tyska Schott Turret har 80 vertikala CNC -maskinverktyg hög precision, exakt positionering och stark styvhet.

Båda axlarna (XZ) använder tunga rullspår på 55 mm och skruvstänger på 50 mm, stödd av sex tunga skjutreglage

Lämplig för bearbetning av delar med stora ytterdiametrar och tunga vikter.

Maskinverktygsbasen är nästan fyrkantig, med hög styvhet, vilket minskar påverkan av deformation och rörelse.

Produktparameter （specifikation）

Bearbetningskapacitet	Lc60	Lc80
Snurra sängen	Φ700	Φ850
Den största diameterbearbetningen	Φ600	Φ800
Axel
Spisskiva	A2-8	A2-11
Baröppning	Φ86	Φ60
Spindelhastighet	0-2000
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,008
Skjutning	≤0,008/100mm
Spindelnsmalnande	≤0,008/100mm
X, Z Crosshair	≤0,008/100mm
X/z axel snabb rörelse hastighet	24m/min
Axiell stroke
X-axelslag	500 mm
Z-axelslag	750 mm
Motorkraft
Spindel (servo) och motor	15 kW
X Axis (servo) och motor	2,9 kW
Z Axis (servo) och motor	2,9 kW
spola
spola	8 arbetsstationer med 380 verktygsbrickor
Andra
Vikt	9000 kg	11000 kg
Mekaniska dimensioner	245023302650

Produktfest och applikation

Tunga och stora delar bearbetning, såsom axlar, växlar, hjulnav etc., används ofta i industrier som tunga maskiner tillverkning, gruvdrift och oljeutvinning. Fält som kräver hög precision, såsom flyg- och rymdkomponenter, kräver extremt hög bearbetningsnoggrannhet och ytkvalitet. Tillverkning av stora formar och utrustningskomponenter: Att möta de komplexa formerna och högprecisionskraven för stora komponenter såsom mögeltillverkning och kraftproduktionsutrustning.
