52-tailstock torn CNC-maskinverktyg

Innan du använder 52-tailstock torn-CNC-maskinverktyg, se till att kraften, pneumatisk, hydraulisk och andra maskiner i maskinen är i normalt skick. Kontrollera om skärverktygen, armaturerna och arbetsstyckena är säkert installerade och om tillbehör som baksidan är intakta och oskadade. Skriv eller importera motsvarande CNC -program enligt bearbetningskraven. I programmet är det nödvändigt att förinställa start- och stopppositionerna för svansstoppen, såväl som relevanta rörelsesinstruktioner och parametrar.

Skicka förfrågan

Produktbeskrivning

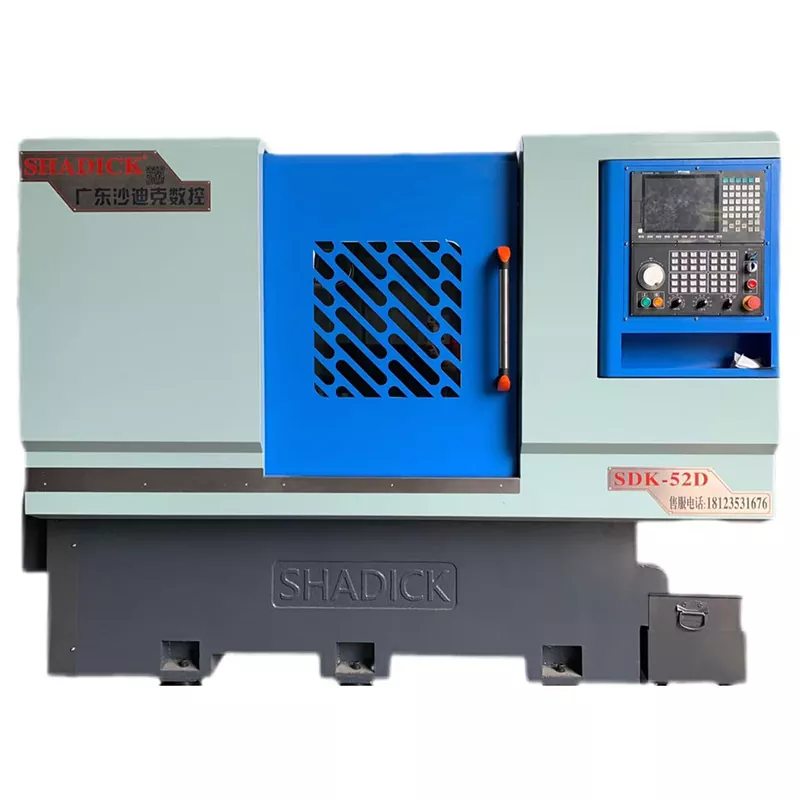

Våra 52-tailstock torn CNC-maskinverktyg, utrustade med en torn med en mitthöjd på 100, en skärskivdiameter på 420 och 12 stationer, har stabil styvhet och hög precision. Den är utrustad med en programmerbar hydraulisk svans. Med bara en tryck på en knapp kan du förlänga eller dra tillbaka svansen, vilket gör det enkelt att klämma fast arbetsstycken. Den har två kontrollhastigheter, snabbt och långsamt. Den 35-graders sängkonstruktionen minskar belastningen på x-axelmotorn. Installationen av rullskruvar ökar styvheten och stabiliteten. Den kan storskalig precisionsbearbetning av ståldelar och rostfritt ståldelar, såväl som borrning och tappningsoperationer vid axeländarna. Maskinen med en svans kan bearbeta långa axeldelar.

Produktparameter （specifikation）

Bearbetningskapacitet	52d
Snurra sängen	Φ500
Den största diameterbearbetningen	Φ400
Axel
Spisskiva	A2-6
Baröppning	Φ52
Spindelhastighet	0-6000
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,005
Skjutning	≤0,005/100mm
Spindelnsmalnande	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/z axel snabb rörelse hastighet	24m/min
Axiell stroke
X-axelslag	250 mm
Z-axelslag	510mm
Motorkraft
Spindel (servo) och motor	11kw
X Axis (servo) och motor	1,8 kW/2,4 kW
Z Axis (servo) och motor	1,8 kW/2,4 kW
Bakstock
Mitttyp	Morse No.5 (Rotary Center)
Hylsa diameter	Φ95mm
Cylinder arbetstryck	5-20 kg
Mittslag	120 mm
Bakstockslag	420 mm
Andra
Vikt	3500 kg
Mekaniska dimensioner	271016351685

Produktfest och applikation

I scenarier som kräver storskalig produktion fungerar tornkranar med svansstoppar också bra. 52-tailstock Turret CNC Machine Tools 'Effektiv bearbetningskapacitet och stabil bearbetningskvalitet gör att den avsevärt kan förbättra produktionseffektiviteten samtidigt som produktkvaliteten säkerställs. I fält som biltillverkning och elektronisk produkttillverkning används till exempel tornkranar med svansstoppar i stor utsträckning för massproduktion av komponenter.
