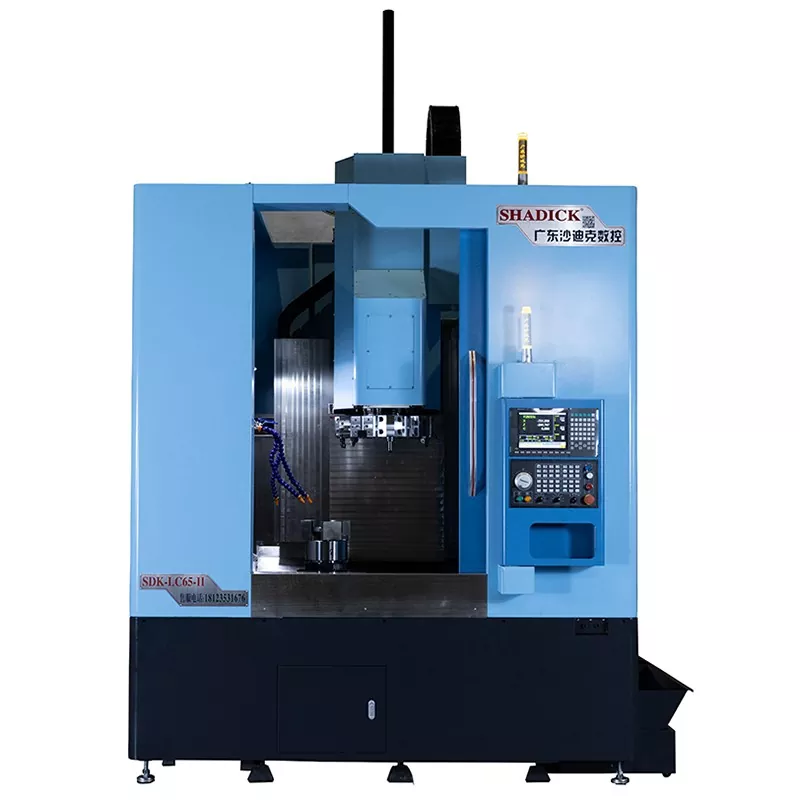

60 Vertikala CNC -maskinverktyg

Den vertikala layouten med 60 vertikala CNC -maskinverktyg ger många fördelar: dess kompakta struktur, små fotavtryck och lämplighet för arbetsmiljöer med begränsat utrymme. Arbetsstycket är naturligt placerat av tyngdkraften under bearbetningsprocessen, som ger en extremt stabil bearbetningsmiljö för att klippa operationer och säkerställer uppnåendet av högprecisionsbearbetning.

Skicka förfrågan

Produktbeskrivning

60 Vertikala CNC -maskinverktyg är vanligtvis utrustade med olika tillbehör och verktyg, som kan fullfölja olika bearbetningsuppgifter som att vrida, malning, borrning, tappning osv. De har stark anpassningsförmåga och hög flexibilitet, tillgodose olika bearbetningsbehov. Den strukturella utformningen av vertikala maskinverktyg underlättar integration med automatiserad utrustning såsom lastning och lossningsanordningar och robotar, som bildar automatiserade produktionslinjer som uppnår effektiva och kontinuerliga behandlingsverksamheter, minskar arbetskraftskostnaderna och förbättrar produktionseffektiviteten.

Produktparameter （specifikation）

Bearbetningskapacitet	Lc60	Lc80
Snurra sängen	Φ700	Φ850
Den största diameterbearbetningen	Φ600	Φ800
Axel
Spisskiva	A2-8	A2-11
Baröppning	Φ86	Φ60
Spindelhastighet	0-2000
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,008
Skjutning	≤0,008/100mm
Spindelnsmalnande	≤0,008/100mm
X, Z Crosshair	≤0,008/100mm
X/z axel snabb rörelse hastighet	24m/min
Axiell stroke
X-axelslag	500 mm
Z-axelslag	750 mm
Motorkraft
Spindel (servo) och motor	15 kW
X Axis (servo) och motor	2,9 kW
Z Axis (servo) och motor	2,9 kW
spola
spola	8 arbetsstationer med 380 verktygsbrickor
Andra
Vikt	9000 kg	11000 kg
Mekaniska dimensioner	245023302650

Produktfest och applikation

60 Vertikala CNC -maskinverktyg används i bilindustrin för att bearbeta motorkomponenter, transmissionshus och andra komplexa kroppsstrukturella delar. Dessa delar kräver vanligtvis hög precision och god ytkvalitet, och vertikala maskinverktyg kan uppfylla dessa strikta produktionskrav. Vertikala maskinverktyg, särskilt vertikala svarvar, används ofta för att bearbeta stora skivdelar som svänghjul, flänsar, bromstrummor, etc. Dessa delar har större radiella dimensioner, och utformningen av det vertikala maskinverktyget gör att det enkelt kan tillgodose bearbetningsbehovet hos sådana arbetspetsar.
