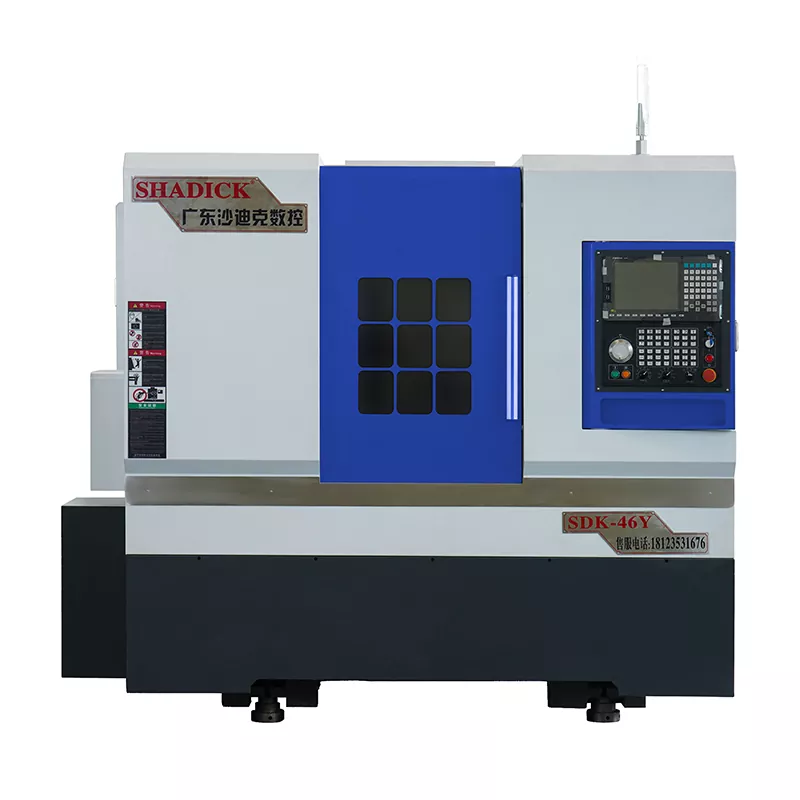

46-tailstock turn-mill Composite CNC Machine

Composite CNC-maskinen med 46-tailstock-mill-mill är en vanligt förekommande utrustning i tillverkningsindustrin, som kombinerar funktionerna för att vrida, malning, borrning, knackning och mer, vilket möjliggör genomförandet av flera uppgifter med en enda installation. Vårt turn-mill-centrum är särskilt lämpligt för bearbetning av komplexa delar, såsom smala komponenter och intrikata böjda ytor, som ofta är svåra att uppnå med hög effektivitet och precision med traditionella bearbetningsmetoder.

Skicka förfrågan

Produktbeskrivning

46-tailstock vändkvarnens sammansatta CNC-maskin kan samtidigt uppnå multi-process vändkvarnfunktioner såsom att vrida, malning, borrning, tappning, hobbing och slotting.

Spindelens C-axel är utrustad med en högupplöst magnetisk ringkodare, vilket möjliggör kontinuerlig indexering (med en indexeringsnoggrannhet på upp till 0,01 grader). Det är monterat koaxiellt med maskinverktyget för att säkerställa positioneringsnoggrannheten och hög tillförlitlighet för C-axeln.

Den antar en helt sluten skyddande design, som effektivt skyddar viktiga komponenter som skruvar, guider och lager. Det är estetiskt tilltalande, stabilt och hållbart.

Den använder Taiwan Syntec -operativsystemet, som möjliggör snabb positionering under höghastighetsdrift, vilket effektivt förbättrar indexeringseffektiviteten och noggrannheten.

Produktparameter （specifikation）

Bearbetningskapacitet	46y
Snurra sängen	Φ450
Den största diameterbearbetningen	Φ350
Axel
Spisskiva	A2-5
Baröppning	Φ46
Spindelhastighet	0-6000
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,005
Skjutning	≤0,005/100mm
Spindelnsmalnande	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/z axel snabb rörelse hastighet	24m/min
Baksätesresor
Specifikation av svanshylsa	Mo's 5#
Baksätesresor	370 mm
Svansstolsrörelsemetod	reglage
Chucks toppavstånd	450 mm
Svansstolens tryckområde	5-20 kilo
Resplan	120 mm
Svansstolstruktur	Precisionshylsa
Axiell stroke
X-axelslag	250 mm
Z-axelslag	510mm
Y-axelslag	± 35 mm
Motorkraft
Spindel (servo) och motor	7,5 kW
X Axis (servo) och motor	3,1 kW
Z Axis (servo) och motor	3,1 kW
Y axel (servo) och motor	2,4 kW
Kraftmotor	5,5 kW
15- Stationens krafttorn (BMT40)	Kung CNC från Taiwan, Kina
Power Head 0 - examen	2
Power Head 90 - examen	2
Andra
Vikt	3600 kg
Mekaniska dimensioner	285017802040

Produktfest och applikation

Turn-mill-komplexet med Tailstock är en mångsidig bearbetningsutrustning som kombinerar funktionerna i vridning och fräsning och har en bakstockanordning för att stödja bearbetningen av olika arbetsstycken. Denna 46-tailstock vändkamp COMC-maskinens höga precision, hög effektivitet och kapacitet för bearbetning av komplexa formade arbetsstycken gör den allmänt används i flera branscher.

Produktionsdetaljer

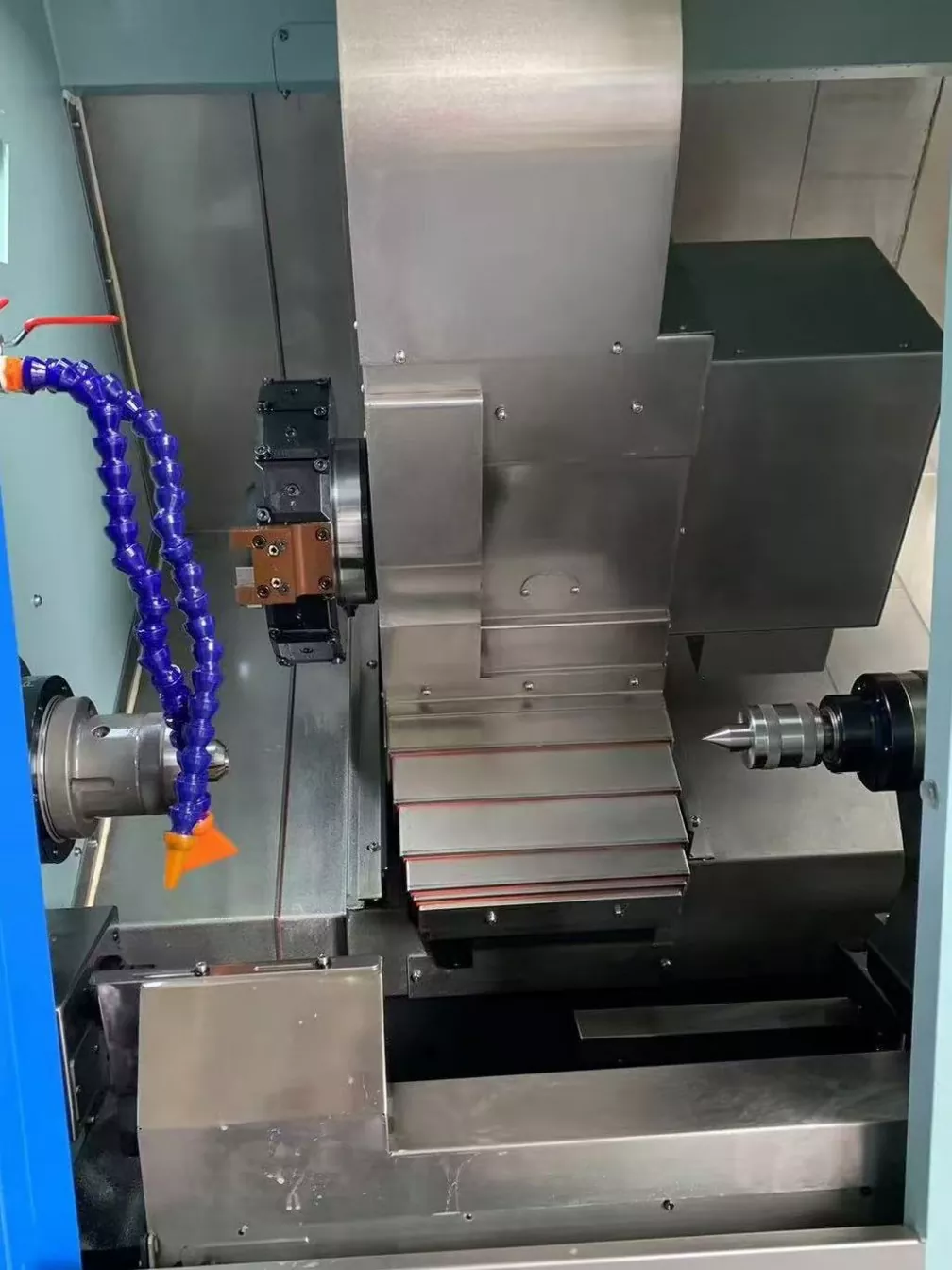

46-tailstock vändkvarnens sammansatta CNC-maskin Intern struktur av maskinverktyg.

15-stationens krafttorn kan ladda fler verktyg. Vid bearbetning av komplexa delar finns det inget behov av att ofta ändra verktygen, vilket minskar drifttiden orsakad av att verktyget ändras och förbättrar bearbetningseffektiviteten.
