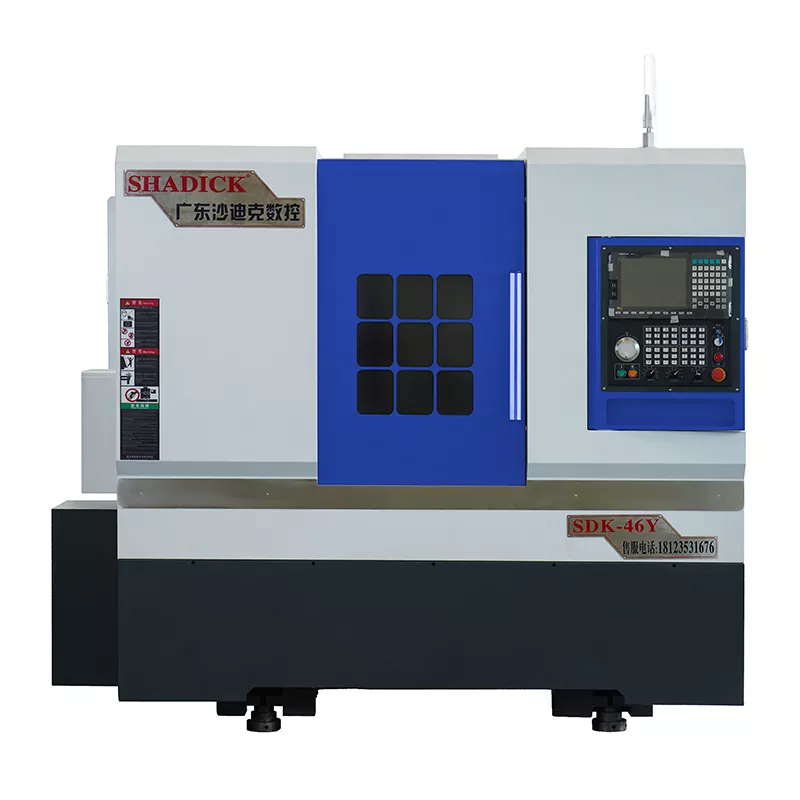

46-svängande och malningsförening CNC-maskinverktyg

Shadick tillhandahåller inte bara avancerade 46-svängande och malningsföreningar CNC-maskinverktyg, utan också utmärker sig i anpassade tjänster. Vårt tekniska team kommer noggrant att designa processflödet, konfigurera verktyg och planera automatiseringslösningar baserade på de specifika behoven hos varje kund, och verkligen tillhandahålla en "one-stop" -lösning för alla kunder. Att välja Shadick innebär att välja en tillverkningspartner som kan uppnå effektiv och orofri verksamhet.

Skicka förfrågan

Produktbeskrivning

Våra 46-svängande och malningsföreningar CNC-maskinverktyg använder verklig Y-axel kraft tornkontroll för att utföra komplex delbearbetning.

Varje axel är utrustad med importerade linjära guider med hög precision, rullskruvar och precisionslager.

Den kan utföra storskalig precisionsbearbetning av ståldelar och rostfritt stål, samt borrning och tappning av axeländarna.

Y-axeln för den direkta kopplade krafttornet antar 4-tråds järnväg/dubbel hård järnvägskontroll, vilket kraftigt förbättrar precision och hög styvhet.

Produktparameter （specifikation）

Bearbetningskapacitet	46y
Snurra sängen	Φ450
Den största diameterbearbetningen	Φ350
Axel
Spisskiva	A2-5
Baröppning	Φ46
Spindelhastighet	0-6000
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,003
Skjutning	≤0,005/100mm
Spindelnsmalnande	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/z axel snabb rörelse hastighet	24m/min
Axiell stroke
X-axelradie	250 mm
Z-axelslag	400 mm
Y-axelslag	± 35 mm
Motorkraft
Spindel (servo) och motor	7,5 kW
X Axis (servo) och motor	3,1 kW
Z Axis (servo) och motor	3,1 kW
Y axel (servo) och motor	2,4 kW
Kraftmotor	5,5 kW
12 - Stationens krafttorn (BMT40)	Kung CNC från Taiwan, Kina
Power Head 0 - examen	2
Power Head 90 - examen	2
Andra
Vikt	3600 kg
Mekaniska dimensioner	273017101920

Produktfest och applikation

Shadick 46-svängande och malningsförening CNC-maskinverktyg kombinerar funktionerna hos en svarv och ett bearbetningscenter. Det är specifikt utformat för att hantera produkter med höga krav för precision, koncentricitet och koaxialitet. Vanligtvis används det för att bearbeta reservdelar i fält som fordons-, flyg- och mögelproduktionindustrin. Med en enda klämma kan det slutföra behandlingen av komplexa delar, förkorta produktionstiden och minska kostnaderna.

Produktionsdetaljer

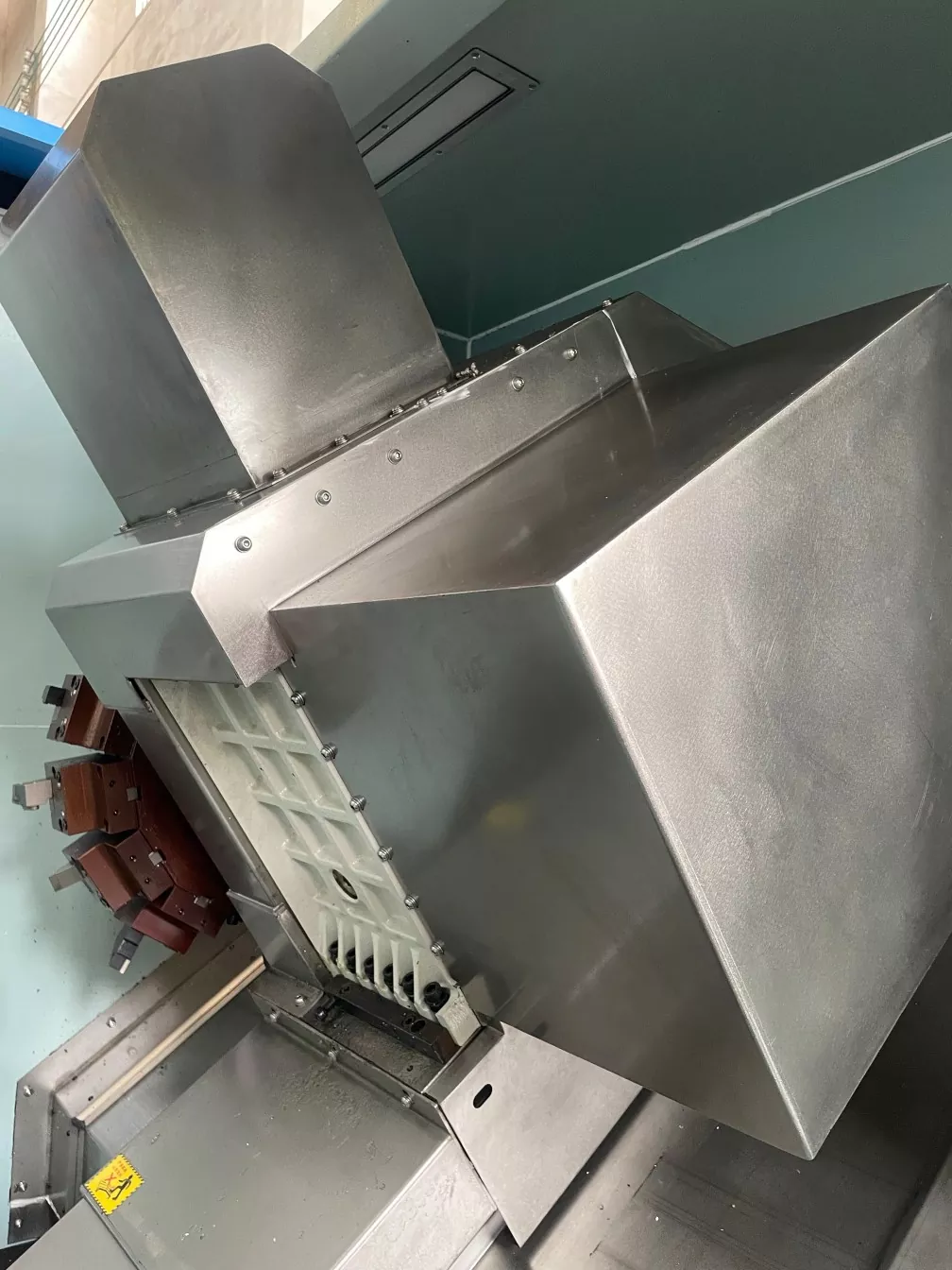

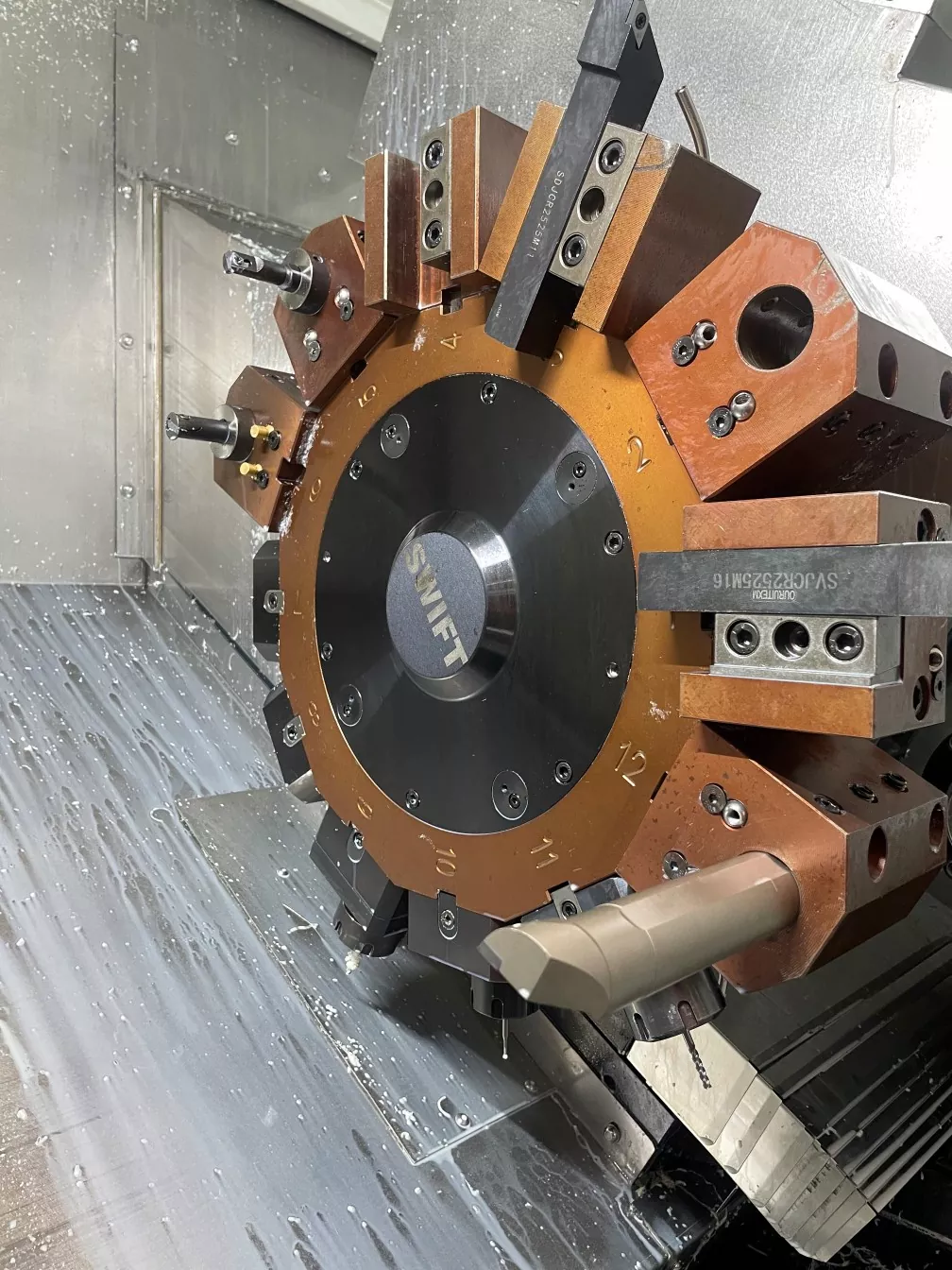

46-svängande och fräsförening CNC-maskinverktyg Intern strukturdisplay

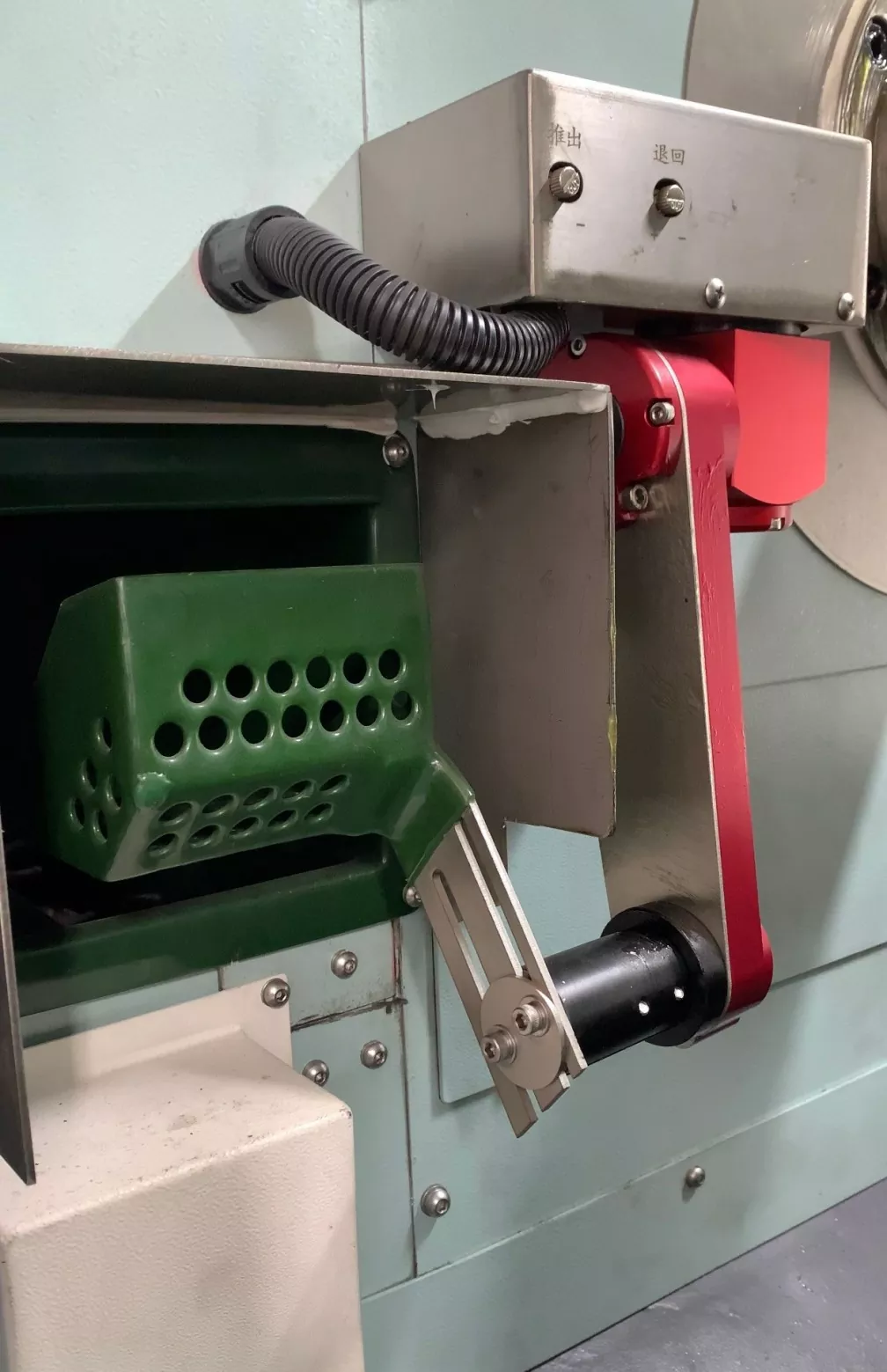

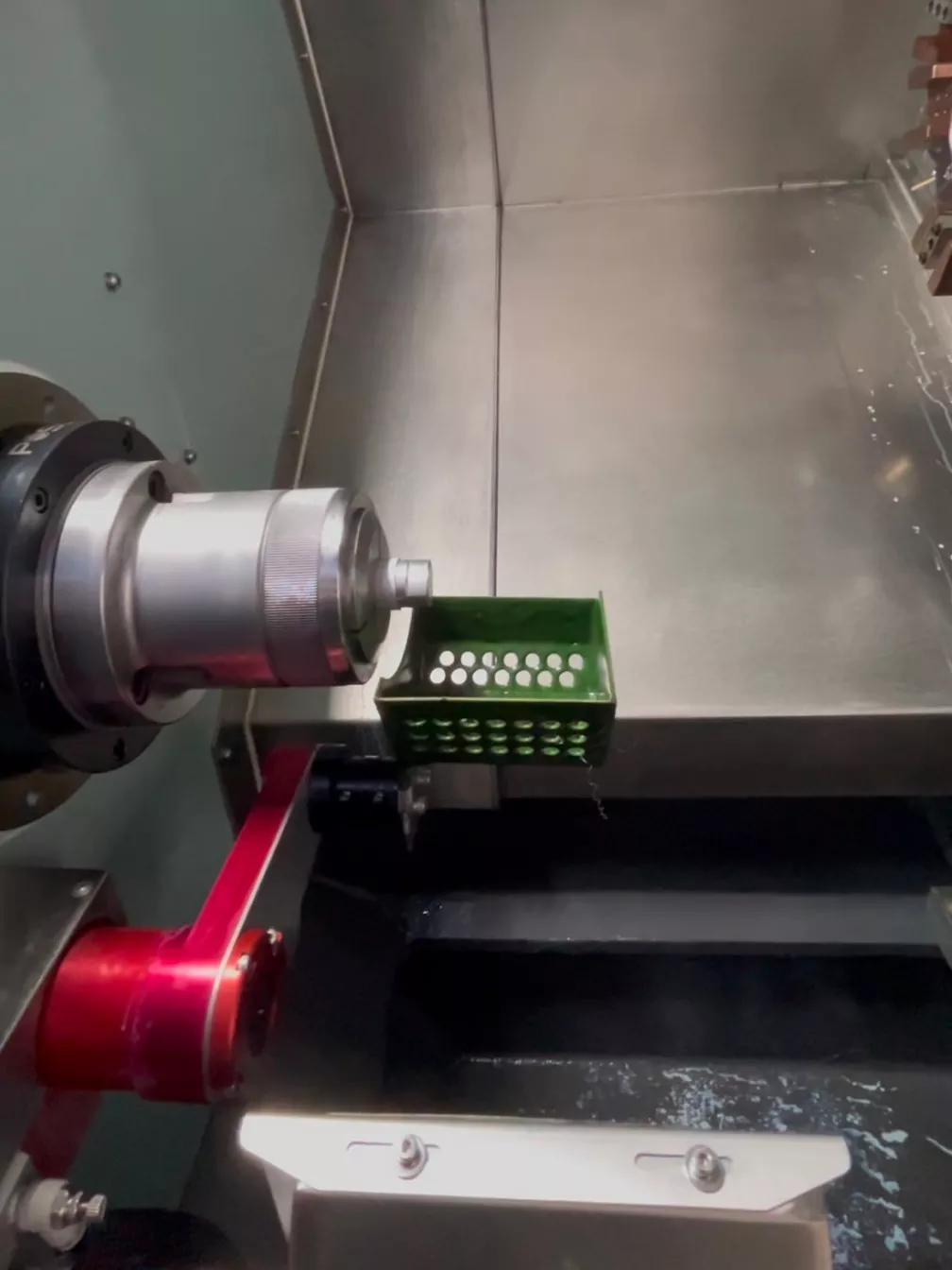

Vår utrustning möjliggör en valfri installation av en arbetsstycke -samlare och en automatisk matare enligt kundernas behov, vilket kan spara tid och arbetskraft och minska kostnaderna.
