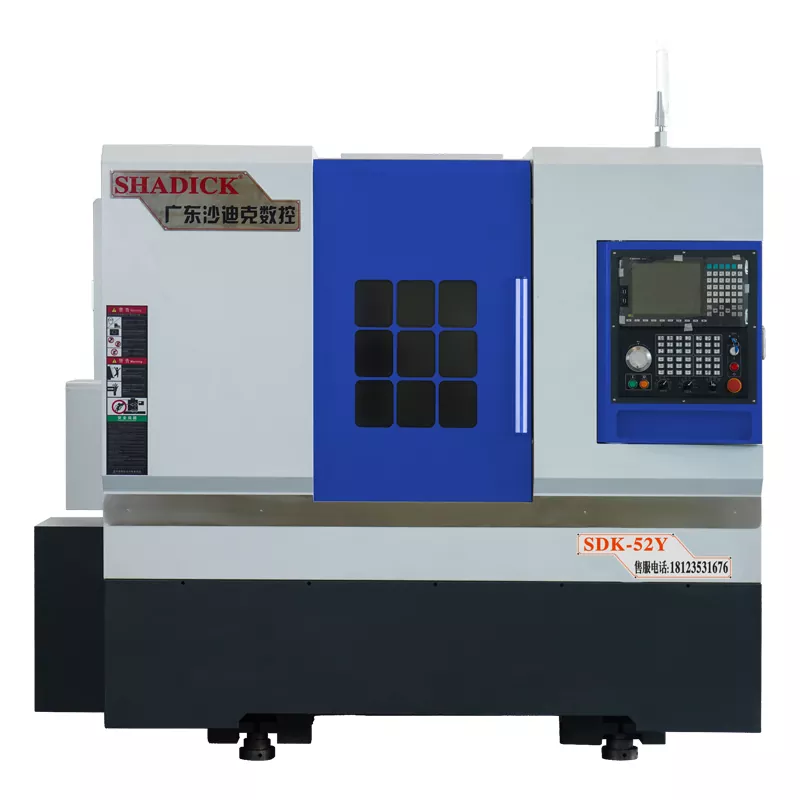

52-tailstock turn-mill Composite CNC Machine

Shadick 52-tailstock turn-mill Composite CNC Machine kan flexibelt konfigureras med vanlig eller programmerbar hydraulisk svans enligt kundens behov. Vanlig hydraulisk svans är lätt att använda, men dess flexibilitet och noggrannhet är begränsad; Den programmerbara hydrauliska svansen, å andra sidan, förlitar sig på avancerad programmeringskontroll för att uppnå hög precision och flexibel bearbetning och uppfylla komplexa krav.

Skicka förfrågan

Produktbeskrivning

Power Turret's Y-axel av Shadick 52-tailstock-vändkvarnens sammansatta CNC-maskin styrs av 4 linjära guider eller dubbla härdade guider, vilket avsevärt förbättrar precision och hög styvhet.

Den är utrustad med en programmerbar hydraulisk svans. Med bara en tryck på en knapp kan du förlänga eller dra tillbaka svansen, vilket gör det enkelt att klämma fast arbetsstycken. Den har två-växlad kontroll (snabbt och långsamt).

Den har funktionen av fyra -axelbindningsbearbetning för att vrida, fräsning, borrning, tappning etc. och kan slutföra borrning och tappning på axelsändarna.

Krafttornet kan användas för att bearbeta delar med hög rigiditet. Det verkliga y-axelkrafthuvudet kan kombineras med svängmillfunktionen till maskinkomplexa delar.

Det kan utföra stora skalbearbetning på stål- och rostfritt ståldelar, samt borrning och tappning på axlarna. Maskinen med en svans kan bearbeta långaxeldelar.

Det finns en Power Tool -funktionsmodul på sidan som kan utföra funktioner som borrning, knackning och malning av lägenheter, vilket möjliggör exakt borrning och fräsning av olika axeldelar.

Krafthuvudmotorn har en effekt på 5,5 kW och är utrustad med ett fristående kylsystem. Dess maximala rotationshastighet kan nå 8 000 varv per minut. Det kan utföra 24-timmarsbearbetning utan att överhettas eller utlösa ett larm.

Produktparameter (specifikation)

Bearbetningskapacitet	52 år
Snurra sängen	Φ500
Den största diameterbearbetningen	Φ350
Axel
Spisskiva	A2-6
Baröppning	Φ52
Spindelhastighet	0-6000
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,005
Skjutning	≤0,005/100mm
Spindelnsmalnande	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/z axel snabb rörelse hastighet	24m/min
Baksätesresor
Specifikation av svanshylsa	Mo's 5#
Baksätesresor	420 mm
Svansstolsrörelsemetod	reglage
Chucks toppavstånd	450 mm
Svansstolens tryckområde	5-20 kilo
Resplan	120 mm
Svansstolstruktur	Precisionshylsa
Axiell stroke
X-axelslag	260 mm
Z-axelslag	520 mm
Y-axelslag	± 45 mm/± 50 mm
Motorkraft
Spindel (servo) och motor	11kw
X Axis (servo) och motor	3,1 kW
Z Axis (servo) och motor	3,1 kW
Y axel (servo) och motor	2,4 kW
Kraftmotor	5,5 kW
12- Stationens krafttorn (BMT45)	Kung CNC från Taiwan, Kina
Power Head 0 - examen	2
Power Head 90 - examen	2
Andra
Vikt	3700 kg
Mekaniska dimensioner	285017802040

Produktfunktion och applikation

Turn-Mill Compound-maskinverktyget har i sig hög effektivitet och multifunktionalitet. Det kan slutföra en mängd bearbetningsuppgifter i en enda klämma, vilket gör det mycket lämpligt för tillverkningsindustrin som kräver effektiv produktion. Det är tillämpligt på den långa axelbearbetningen i branscher som bildelar, transmissionsindustri och vindkraftproduktion.

Produktionsdetaljer

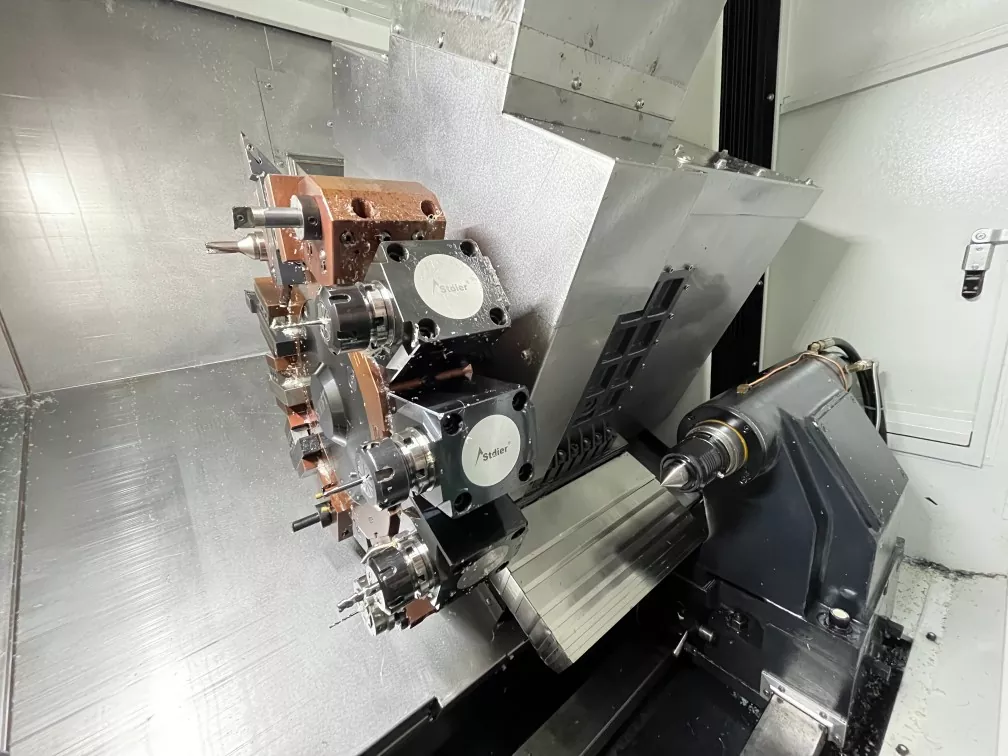

52-tailstock vändkvarnens sammansatta CNC-maskin Intern struktur av maskinverktyg ， BMT55-servodriven torn förbättrar tillförlitligheten för indexering och säkerställer den höga styvheten under fräsningen.
