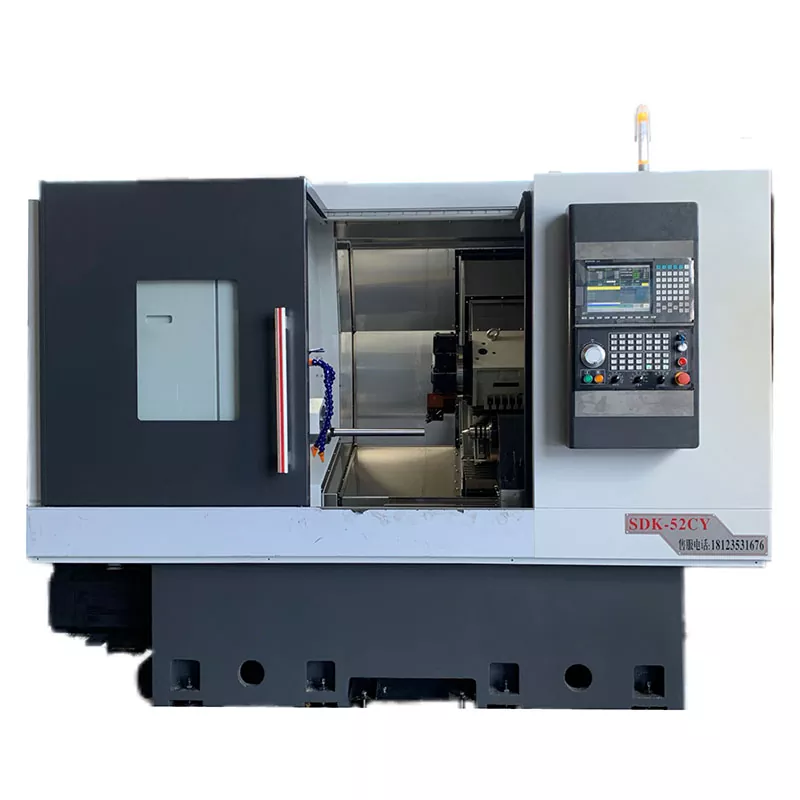

Interpolerad Y-axel Turn-Mill Compound CNC Machine Tools

De interpolerade Y-axel-svängmill-föreningen CNC-maskinverktygen, som en avancerad modell inom serien av svarv-mill-komplexa maskiner, utnyttjar sin unika bearbetningsmetod, som kombinerar den flexibla fram-och-ökte-rörelsen av X-axeln med den exakta vertikala förskjutningen av Y-axeln, för att uppnå effektiv integration av multi-proces. Denna innovativa design förbättrar inte bara produktionseffektiviteten avsevärt utan anpassar sig också sömlöst till de brådskande kraven från modern tillverkning för effektiv och högkvalitativ produktion.

Skicka förfrågan

Produktbeskrivning

Våra interpolerade Y-axel-sväng-mill-förening CNC-maskinverktyg är utrustade med importerade linjära guider med hög precision, rullskruvar och precisionslager.

Det utnyttjar fullt ut de största fördelarna med fyra axel koppling och hög styvhet.

Detta är en bindningsmaskin för malning med en interpolerad Y-axel krafttorn och svanscentrum, en ny modell som ersätter den raka y-axelmaskinen.

Det programmerbara hydrauliska svanscentret gör det möjligt för en nyckeloperation att utöka eller dra tillbaka, vilket underlättar enkelt arbetsstycke kläm. Den har två-växlad kontroll (snabbt och långsamt).

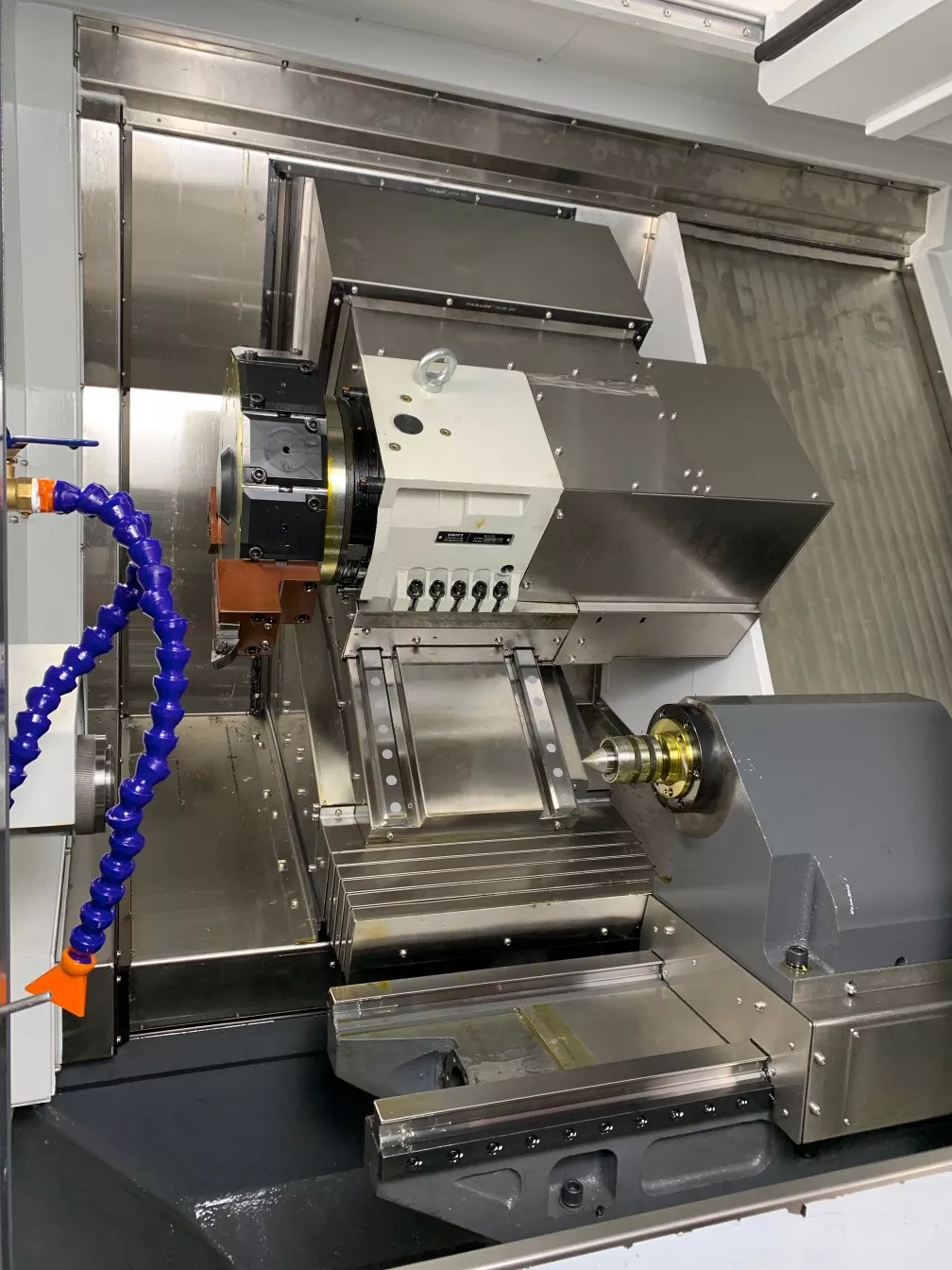

Krafttornet används för att bearbeta delar med hög rigiditet, och det interpolerade Y-axelkrafthuvudet kan användas i kombination med svängmill-föreningsfunktionen till maskinkomplexdelar.

Bädden på maskinverktyget antar en hög-låg järnvägsdesign med ett vinkelförhållande på 15:30 grader, vilket effektivt kan säkerställa att maskinverktyget inte kommer att deformeras under långvarig drift, och den har god styvhet och stark stabilitet.

Produktparameter （specifikation）

Bearbetningskapacitet	52cy
Snurra sängen	Φ600
Den största diameterbearbetningen	Φ350
Axel
Spisskiva	A2-6
Baröppning	Φ52
Spindelhastighet	0-4500
Mekanisk precision
Upprepa positioneringsnoggrannheten	± 0,005
Skjutning	≤0,005/100mm
Spindelnsmalnande	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/z axel snabb rörelse hastighet	24m/min
Baksätesresor
Specifikation av svanshylsa	Mo's 4#
Baksätesresor	500 mm
Svansstolsrörelsemetod	reglage
Chucks toppavstånd	630 mm
Svansstolens tryckområde	5-20 kilo
Resplan	120 mm
Svansstolstruktur	Precisionshylsa
Axiell stroke
X-axel reseradie	260 mm
Z-axelslag	620mm
Y-axelslag	﹢ 60mm﹣68mm
Motorkraft
Spindel (servo) och motor	11kw
X Axis (servo) och motor	3,1 kW
Z Axis (servo) och motor	3,1 kW
Y axel (servo) och motor	2,4 kW
Kraftmotor	5,5 kW
spola
spola	Bmt55
Andra
Vikt	5000 kg
Mekaniska dimensioner	290019502100

Produktfest och applikation

Interpolerade Y-axel Turn-Mill Compound CNC-maskinverktyg används i stor utsträckning inom olika tillverkningsindustrier, särskilt vid behandling av högprecision och komplexa delar såsom dockningsinsatser, bildelar, medicinsk utrustning etc. som har betydande fördelar. Dessutom kan det också användas för att bearbeta delar med komplexa geometriska former, olika storlekar och höga precisionskrav, såsom cylindriska ytor, koniska ytor, stegade ytor, sfäriska ytor och andra typer av roterande ytor.

Produktionsdetaljer

Den drivs och styrs av en skruvstång och en servomotor. Programinstruktionerna för rörelse och drivkraft kan ställas in och operationen är enkel.

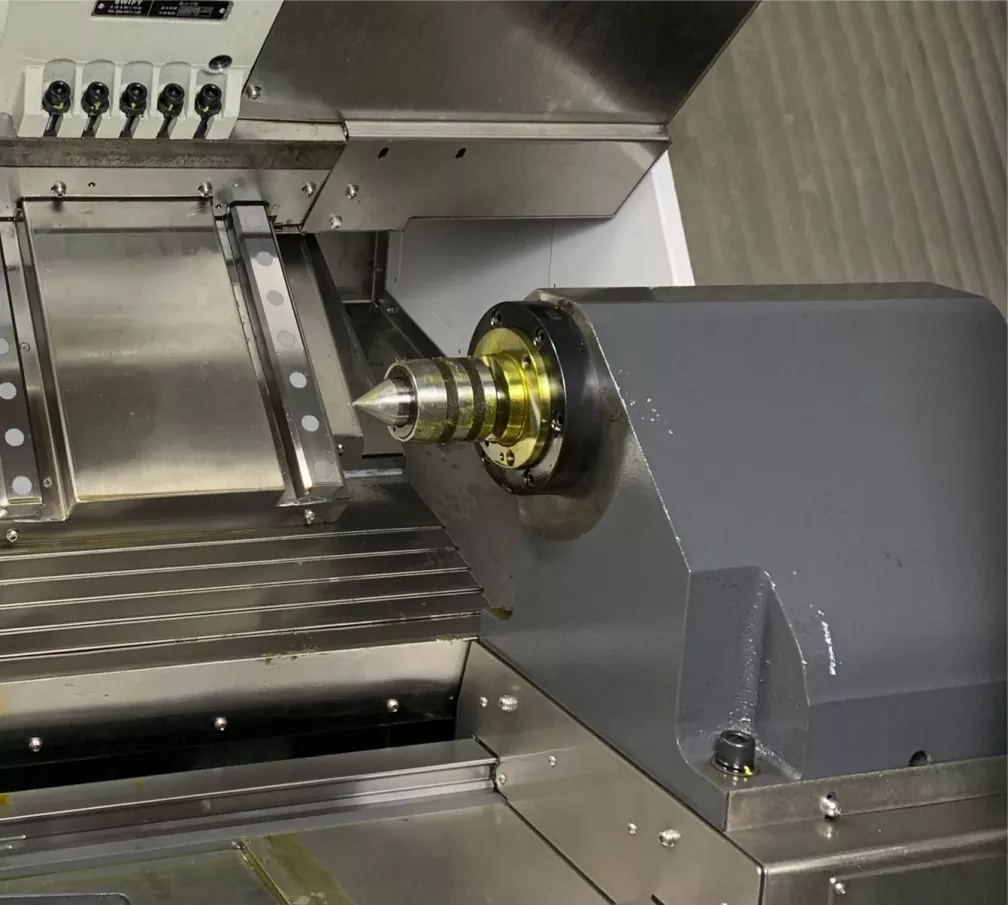

Den antar utformningen av en programmerbar hydraulisk svans, vilket gör det lättare att säkerställa rundhet och koncentricitet vid bearbetning av ultralånga och smala axeldelar.

Den programmerbara hydrauliska svansen kan styra den framåt, bakåtgående rörelsen och stoppningen av svansen genom M-koder och K-koder. Dessutom möjliggör det godtyckligt justering av trycket. Det är enkelt, bekvämt, säkert och pålitligt.
